EXpresso A5

PCI Express x8対応FPGAボード
HDMI Full-HD 1ch入力

  • HDMI入力1chを搭載したキャプチャ・ハードウェア画像処理ボード
  • PCIe X8対応による高速I/F搭載アクセラレーションボード
  • Soliton H.265エンコーダIP対応

製品概要

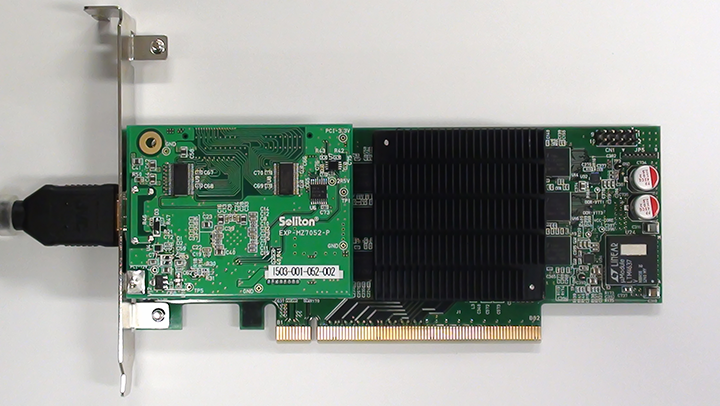

本製品は、HDMI Full-HD 1ch入力に対応したPCI Express x8 Gen3対応のロープロファイル型のFPGAボードです。

Intel(旧Altera)社のFPGA(Arria V GZ)、DDR3 SDRAM、4バンクを搭載し、様々な画像処理アルゴリズムのハードウェア化や各種FPGAを用いたアクセラレーションに対応します。また、弊社提供のH.265/HEVCコーデックIPにも対応しております。ホストPCとの通信にはPCI Express x8を使用し、Up/Downの転送レートはそれぞれ 8GB/s です。 PCのホストCPUと並列動作することで画像処理システム全体の高速化を実現します。

カタログ(PDF)

カタログ(PDF)をダウンロードしていただけます。

特長・機能

実装可能FPGA

設計者は、Intel(旧Altera)社のFPGA Arria V GZ 5AGZME7H2F35C3Nを利用することができます。

SDKには簡易のHDMIキャプチャ用の設計回路が含まれており、回路を修正・追加することで、ユーザが自由に設計する事ができます。

PCI ExpressにはハードIPを利用し、外部メモリコントローラには、Intel(旧Altera)社のIPを利用します。

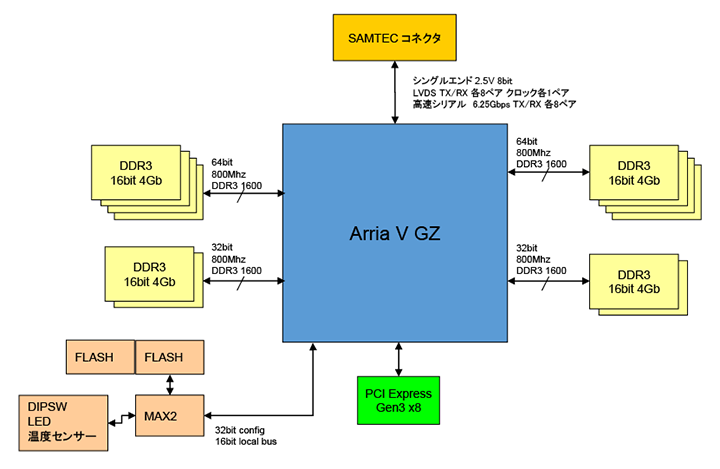

メモリ構成

DDR3 SDRAM

FPGA にはDDR3 SDRAM(800MHzメモリクロック)の以下の4バンクが接続されています。

バンク0 2Gバイト 64ビット幅(16bit x4デバイス)

バンク1 1Gバイト 32ビット幅(16bit x2デバイス)

バンク2 2Gバイト 64ビット幅(16bit x4デバイス)

バンク3 1Gバイト 32ビット幅(16bit x2デバイス)

仕様

ハードウェア仕様

FPGA Arria V GZ 5AGZME7H2F35C3N
DDR3メモリ

4バンク 800MHzメモリクロック

バンク0 2Gバイト 64ビット幅(16bit x4デバイス)

バンク1 1Gバイト 32ビット幅(16bit x2デバイス)

バンク2 2Gバイト 64ビット幅(16bit x4デバイス)

バンク3 1Gバイト 32ビット幅(16bit x2デバイス)

PCIeバス I/F PCI Express x8 Gen3
PCI ロープロファイル基板
拡張コネクタ

SAMTEC 120ピン x1

Single end 2.5v 汎用入出力 8bit

LVDS 入力 8ペア, 出力 8ペア, クロック各1ペア

SerDes 6.25Gbps Tx 8ペア R x8ペア

入力電圧 DC+3.3V、+12V PCI Expressスロットより供給
外形寸法 幅 167.65mm×高さ 68.9mm×板厚 1.6mm(基板サイズ)
使用温度範囲 0~40℃

注)メモリのアクセス速度は回路構成によって異なります。

弊社テスト回路の速度であり、保証した値ではございません。

データ転送

PCIeバス
転送スピード
最大 16GB/s (片方向最大8GB/s)
※PCI Express x8 Gen3 の理論値
転送モード(DMA)

・PC 側メモリを確保し、DMA 転送を開始

・指定バイト数の転送でコールバックルーチンを呼び出し、終了

格納用メモリ容量
(PC 側メモリ)
実メモリ 128GB まで
仮想メモリ 16TB まで

SDK仕様

対応 OS ・Windows 7 x86/x64
・Linux(お問い合わせください)
付属
アプリケーション

・画像取り込み表示のサンプルアプリケーション

・FPGA接続のメモリアクセスサンプルプログラム

・画像取込み用ライブラリ及びPCI Expressドライバ

オプションボード仕様

現在、利用できるオプションボードはございません。

その他製品・サービス情報
