組み込みシステム

EXpresso C5SC

CMOSカメラ搭載SoC型FPGAボード

  • SoC FPGAとCMOSセンサ搭載小型カメラで画像処理システムを効率化
  • 名刺サイズの小型 SoC 型FPGA搭載ボード
  • 小型、省電力、ハイパフォーマンスなエッジコンピューティング向けボード

解析・判断・制御ができるスマートカメラ

    システムの効率化

  • 解析および判断能力をカメラに持たせネットワークリソースを効率化しシステム全体の処理能力を向上

    マイコンとFPGAの融合

  • FPGAによる専用回路で処理を高速化
  • ARM Cortex-A9が対応する様々なペリフェラルを利用でき様々な環境へ対応
  • ネットワーク経由でのHWおよびSWの更新

    標準開発環境

  • ソフトウェアはLinuxの豊富なライブラリを利用可能
  • FPGAはインテルのQuartus Prime(旧アルテラ)を使用

    小型、低消費電力

  • バッテリ駆動可能で、多様なシチュエーションで利用可能

    拡張I/F

  • 専用の拡張I/F経由で拡張ボードを追加可能
  • - GPIOオプション
    - H.265オプションボード<予定>

カタログ・資料

コデザインによりバランスのとれた最適なシステムを実現

    要求性能を満たすHWとSWのバランスを実現するために

  • 再設計可能なFPGAで複数のアーキテクチャを比較検討
  • SWから設計しCPU処理負荷を解析しFPGAで改善
  • FPGAによる超並列処理パイプライン処理で高速化を実現

    EXpresso C5SCが提供するコデザイン環境

  • SWもパラレル実行可能なCortex-A9×2個搭載
  • Cyclone V SoC最大容量の110KLE搭載
  • HWとSWそれぞれに外部メモリ搭載
  • Qsysテンプレート提供により容易に設計
  • Ethernet経由で画像送信可能なサンプルアプリ提供

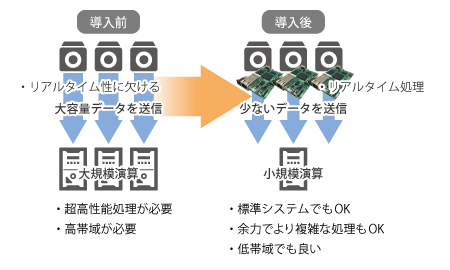

エッジコンピューティングによりシステム全体が効率化

カタログ・資料

スペック

FPGA Cyclone V SoC 110KLE
メモリ(FPGA) DDR3 SDRAM 256MB
CPU ARM Cortex-A9×2
メモリ(CPU) DDR3 SDRAM 512MB
I/F

USB2.0、Gigabit Ethernet

LCD(RGP666)

SDカード micro SDカード
拡張コネクタ GPIO x22(FPGA)、x17(CPU)
JTAG I/F USB Blaster用、 ARMデバッガ用
対応OS Linaro Linux
ボードサイズ 90x62 mm
CMOSセンサ

最大 1920x1080、30fps

16bit YCbCr 4:2:2
